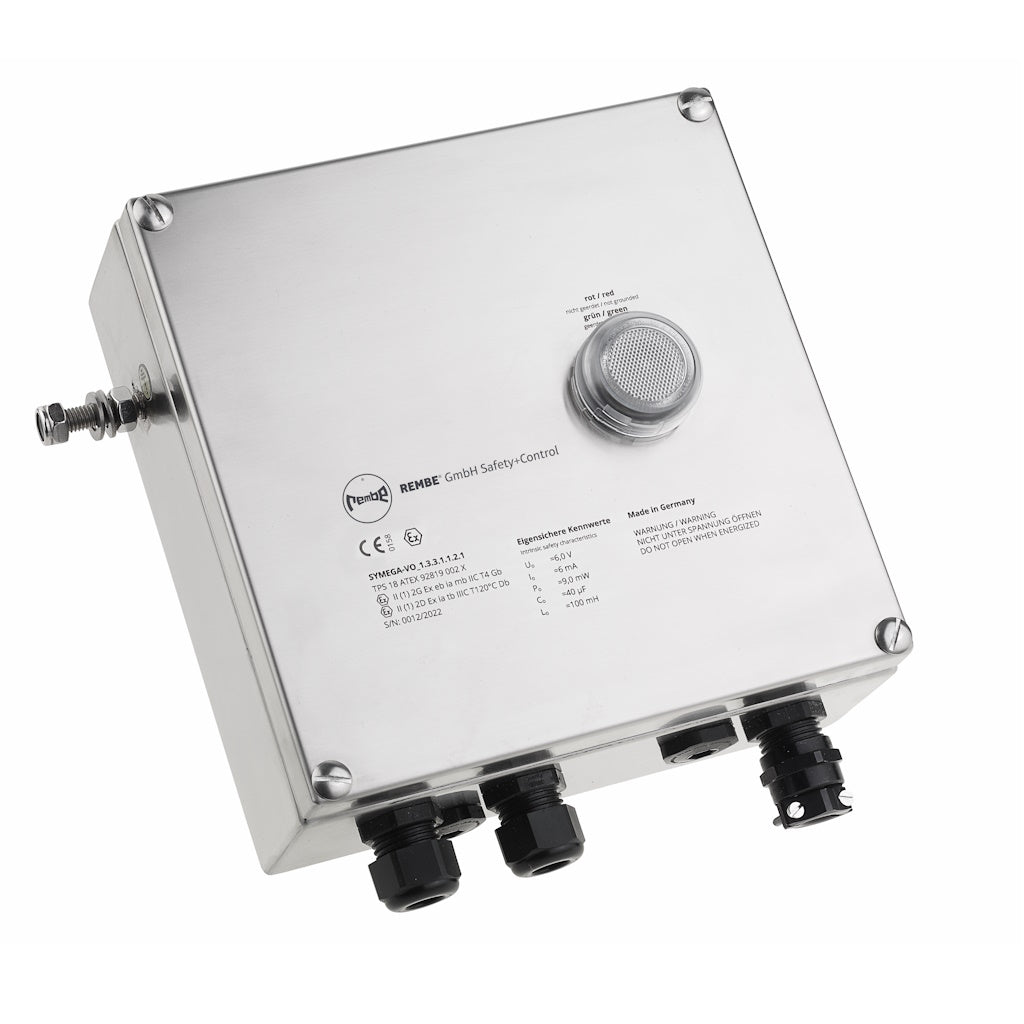

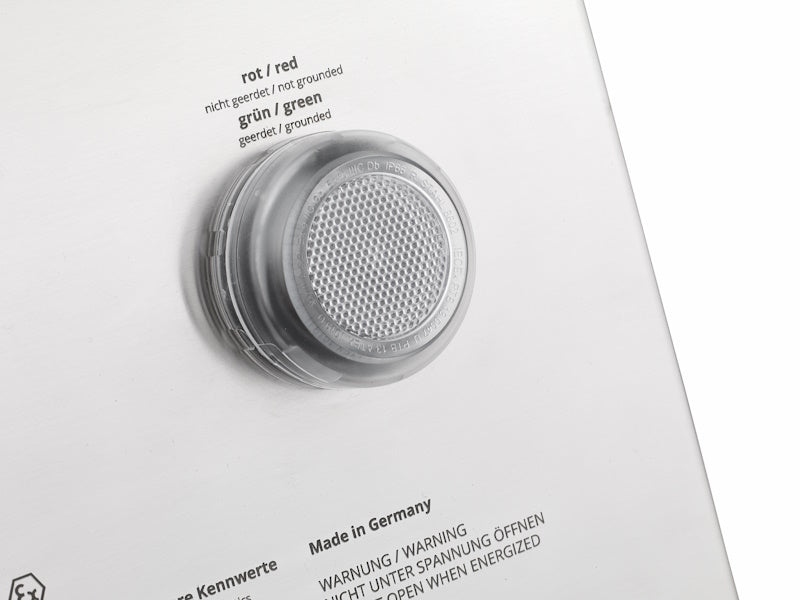

Das Erdungsüberwachungssystem SYMEGA.VO darf in den explosionsgefährdeten Bereichen der Zonen 1 und 21 betrieben werden. Es stellt eine sichere Verbindung von stationären und mobilen, metallischen oder leit- und ableitfähigen Gegenständen und einer guten Erde her. Die verbauten LEDs signalisieren den Ist-Zustand des Erdungsprozesses.
Durch die zwei verbauten potentialfreien Wechselkontakte kann dieser Zustand vollständig in das Prozessleitsystem eingebunden werden und stellt somit die größtmögliche Sicherheit dar. Die Messung kann in zwei Varianten erfolgen: niederohmig für den Potentialausgleich von 0–1 kΩ bzw. 103 Ω für alle metallischen Gegenstände und hochohmig für den Potentialausgleich von 0–3 MΩ bzw. 3 x 106 Ω für Big Bags vom Typ C.
Technische Daten
Einsatzbereich
Zone 1, 2 und 21, 22
Ex-Kennzeichnung
II (1) 2G Ex eb ia mb IIC T4 Gb II (1) 2D Ex ia tb 120° C Db
Prüfnummer
TPS 18 ATEX 92819 002 X
Gehäusematerial
Edelstahl V2A
Gehäusegrößen/ Anzahl Erdungssyteme
200 x 200 x 80 mm / 1 200 x 200 x 120 mm / 2 200 x 300 x 120 mm / 3 300 x 300 x 120 mm / 4
Schutzart
IP 64
potentialfreie Wechselkontakte
2 Stück pro Platine
Versorgungsspannung
8 V bis 28 V DC
Leistungsaufnahme
< 1W pro Platine
Schaltstrom Relaiskontakt
max. 2 A DC max. 6 A AC
Umgebungstemperatur
-20° C bis +40° C
Anwendungsbereich
Fässer, Gebinde, Lastkraftwagen, Tankwagen, Big Bags Typ C, IBC-Container
