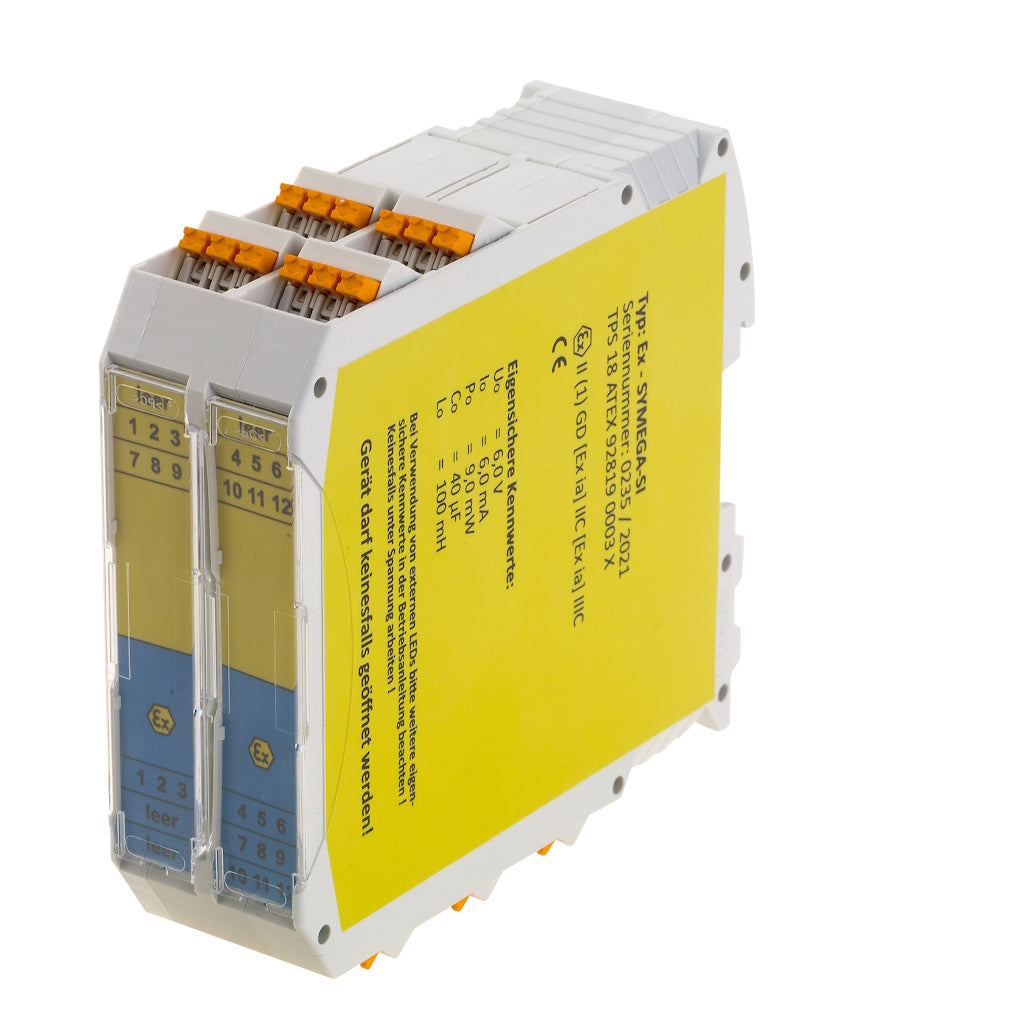

Das Erdungssystem SYMEGA.SI wird im Schaltschrank außerhalb explosionsgefährdeter Bereiche installiert. Es stellt eine sichere Verbindung zwischen stationären und mobilen, metallischen oder leitfähigen Gegenständen und einer guten Erdung her. Die Stromkreise für die Erdung und die LEDs sind eigensicher und dürfen bis in die Zonen 0 und 20 geführt werden, um dem Benutzer den aktuellen Zustand des Erdungsprozesses in der Anwendung zu visualisieren. Für maximale Sicherheit kann dieser Zustand durch die beiden potentialfreien Wechselkontakte vollständig in das Prozessleitsystem integriert werden. Der Potentialausgleich kann in zwei Varianten gemessen werden: niederohmig für den Potentialausgleich von 0–1 kΩ bzw. 103 Ω für alle metallischen Gegenstände und hochohmig für den Potentialausgleich von 0–3 MΩ bzw. 3 x 106 Ω für Big Bags vom Typ C.
Technische Daten
Einsatzbereich (Messstromkreis)
Nicht-Ex, Zone 0, 1, 2 und 20, 21, 22
Ex-Kennzeichnung
II (1) GD [Ex ia] IIC [Ex ia] IIIC
Prüfnummer
TPS 18 ATEX 92819 0003 X
Montage
im Nicht-Ex-Bereich
Messleitung Ex-i
Zone 0 und Zone 20
Gehäusegröße
35 x 110 x 105 mm
potentialfreie Wechselkontakte
2 Stück
Versorgungsspannung
8 V bis 28 V DC
Leistungsaufnahme
< 1W
Schaltstrom Relaiskontakt
max. 2 A DC max. 6 A AC
Anwendungsbereich
Fässer, Gebinde, Lastkraftwagen, Tankwagen, Big Bags Typ C, IBC-Container
